Apexi AFC Neo am VR6

 Hier läufts zum ersten mal:

 Wenn man weis was man tut kann man das sicher in 1-2 Stunden einbauen, ich hab 2 Tage gebraucht, was aber auch daran liegt das ich mehr Pläne gelesen hab als wirklich was getan Zunge ausstrecken

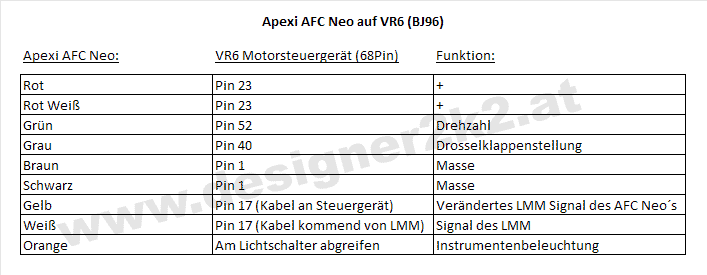

da es niemanden gibt der das hat, oder zumindest keinen der Informationen darüber preis gibt, hier das Pinlayout:


Bei mir läuft es so, das muss nicht bedeuten bei Dir geht es auch so, lies dir die Pläne genau durch!

 Zum Einbau:

das man die Batterie abklemmen muss vorher ist wohl klar Winken

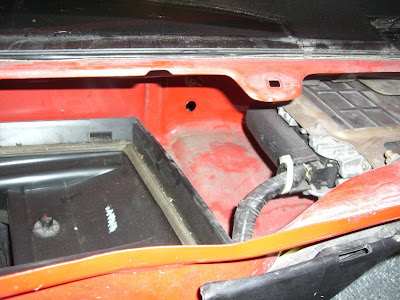

Da sieht man auch schon das Loch wo man die Kabel vom Apexi AFC Neo durchführt in den Innenraum

 Nachdem man das Handschuhfach ausgebaut hat kann man das Loch auch von innen sehen:

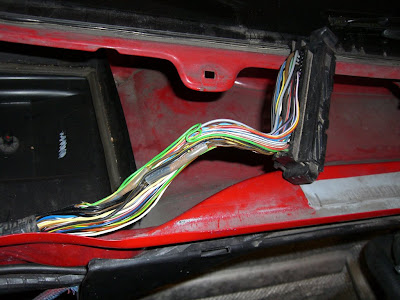

 Den Kabelbaum sollte man großzügig abisolieren, damit man besser arbeiten kann:

Alle benötigten Leitungen raussuchen und Markieren:

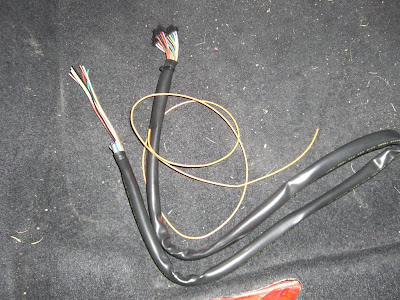

Den Kabelbaum vom Apexi AFC Neo vorbereiten:

Die Orange Leitung bleibt im Innenraum, die ist für das automatische Abdunkeln wenn man die Instrumentenbeleuchtung einschaltet

Die nicht benötigten Leitungen (Vtech, 2ter LMM usw) hab ich einfach wieder zurück in den Schutzschlauch geschoben, man weis ja nie...

Dann den Kabelstrang einziehen und die Kabel wie in dem Handbuch beschrieben (Löten + Krimp) verbinden:

Steuergerät wieder anschließen und genau nach Apexi Handbuch starten!

Das wars, Apexi AFC Neo am VR6 Lächeln
